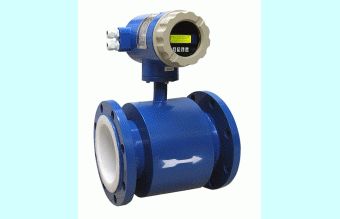

      電磁流量計在一般的管道流體測量中，流量計只能測量單向的流體，若流體方向改變，則測量無法進行?？梢詼y量雙向流量的流量計為數不多，正常我們知道的有電磁流量計和超聲波流量計，電磁流量計的正反流向都可以通過設置完成。在水平安裝時，流量選擇為現場提供不少便利。但是在垂直安裝時流體只能由下而上的通過流量計。電磁流量計對滿管要求嚴格，當流體經過流量計時未達到滿管要求時，流量計會(huì )出現空管報警，表頭顯示無流量。



       電磁流量計在使用的過程中經常會(huì )遇到空管報警現象，所謂電磁流量計的空管報警是指檢測測量流體是否充滿傳感器測量管，檢測空管報警的發生原因，我們可以通過用導線將轉換器信號輸入端子和地三點短路，測量的結果如果空管變滿管，則說明電磁流量計的轉換器正常，出現故障的原因就可能是被測流體電導率低或空管閥值設置錯誤。此外，如果電磁流量計的電極出現了問題，那么也可能會(huì )出現空管報警的情況。



       空管報警閥值經常配合空管報警使用?？展軋缶y值通常設置在500%，空管報警是一個相對的值，它與滿管狀態和介質的電導率都有直接的關系，空管報警閥值將大小將決定空管報警的靈敏度，在確定空管報警閥值前，應該先測定是測量的介質（即電導率）和該介質在滿管狀態下的電阻值率。然后再考慮流體掛壁的時間等適當設置報警反應時間，所以空管報警的閥值應該是一個可調整的參數。



       在實際使用中，將流體處于滿管狀態下的電阻率值定義為100%，即在流體滿管時，用“空管報警閾值”將空管測量值校準到100%。當管道中流體液面低于測量電極時，相對電阻率將增高，當高于空管報警閾值時儀表將顯示空管報警信號。 理論上空管報警閥值設置在900%當空管時即可以顯示空管報警?？展軋缶y值越小，空管報警越靈敏。各根據現場需求設置。

電磁流量計在一般的管道流體測量中，流量計只能測量單向的流體，若流體方向改變，則測量無法進行?？梢詼y量雙向流量的流量計為數不多，正常我們知道的有電磁流量計和超聲波流量計，電磁流量計的正反流向都可以通過設置完成。在水平安裝時，流量選擇為現場提供不少便利。但是在垂直安裝時流體只能由下而上的通過流量計。電磁流量計對滿管要求嚴格，當流體經過流量計時未達到滿管要求時，流量計會(huì )出現空管報警，表頭顯示無流量。



華恒儀表提醒您：電磁流量計出現空管報警時處理辦法:

       1、測量流體是否充滿測量管;

       2、用導線將轉換器信號接入端子SIG1、SIG2和SIGGDN三點短路，此時如果“空管”提示撤銷，說明轉換器正常，有可能是被測流體電導率底或空管閥值及空管量程設置錯誤;

       3、檢查信號線連接是否正確;

       4、檢查傳感器電極是否正常;

       5、使流量為零，觀察顯示電導比應小于100%;

       6、在有電流的情況下，分別測量端子SIG1、SIG2和SIGGDN的電阻應小于50kΩ。

       7、用萬用表測量DS1和DS2之間的直流電壓應小于1V，否則，說明傳感器電極被污染，應給予清洗。

空管報警應該是說管子沒完全充滿。沒充滿但有流量這發生在水平放置的管道上。將傳感器安裝在立管上應該就可以消除這個問題了。
