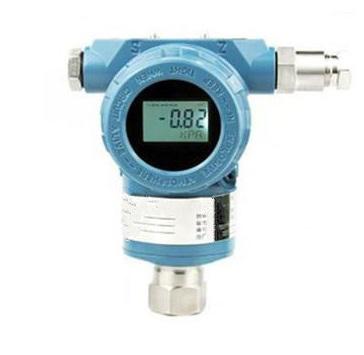

　　一、儀表概述：

負壓壓力變送器中應用數字技術，除了確保儀表的高可靠性和其它優越性能外，也能實現智能儀表實時自檢組態操作并可與控制室之間的遠程數字化連接，實現控制室對單元儀表的遠程查詢或實時組態。精度高，穩定性好。量程,零點外部可調。小型化,重量輕.堅固耐振。 無機械運動部件,工作可靠,維護簡便。固體元件,接插式印刷線路板。防爆結構,可全天候使用。

　　二、測量原理：

負壓壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不*時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

　　三、適用場合：

　　負壓壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和絕壓等參數，然后將其轉換成4-20mA.DC信號輸出。高精度壓力變送器它可以通過符合HART協議的手操器相互通訊，它可以測量排氣系統、蒸餾塔、蒸發器和結晶器等的壓力。

　　四、性能特點：

　　1、超級的測量性能，用于壓力、差壓、液位、流量測量；

　　2、數字精度：+（-）0.05%；

　　3、穩定性：0.25% 60個月；

　　4、量程比：100：1；

　　5、測量速率：0.2S；

　　6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；

　　7、過程連接與其它產品兼容，實現理想測量；

　　8、采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；

　　9、采用16位計算機；

　　10、標準4-20mA，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級。

　　五、技術指標：

　　1、使用對象：液體、氣體和蒸氣；

　　2、測量范圍：0-40Mpa；

　　3、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電，0~10mA DC輸出；

　　4、供電電源：12~45V DC，一般為24V DC；

　　5、負載特性：與供電電源有關，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；

　　6、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示；

　　7、防爆等級：a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）。

　　六、安裝要求及注意事項：

　　1、安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。

　　2、變送器應安裝于通風、干燥、無蝕、陰涼處，如露天安裝應加防護罩，避免陽光照射和雨淋，避免變送器性能降低或出現故障。

　　3、變送器屬精密儀器，安裝時忌強力沖擊、摔打。

　　4、按接線圖正確連接。

　　5、注意保護變送器引出電纜。在工業現場使用時，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽，避免潮氣進入。

　　七、選型一覽表：
